S-KAH+ M10 /30/10 HCR KIILA-ANKKURI
SORMATIN TUOTEKOODI9640006325
Uudet erikoishaponkestävät ETA Optio 1 -hyväksytyt kiila-ankkurit vaikeisiin korroosio-olosuhteisiin
- Maailman ainoat Suomessa valmistetut kiila-ankkurit, nyt uudistettuna!
- Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin.
- Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan.
- Ankkurin koko ja kiinnitettävän kappaleen enimmäispaksuudet on merkitty ankkurin runkoon. Ankkurin päässä kirjainkoodaus, josta tunnistaa ankkurin pituuden.
- Tyypeillä M8, M10 ja M12 on kaksi eri asennussyvyyttä.
- S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä.
- Seisminen suorituskykyluokka C1/C2 (hef,2).
- HCR 1.4529 erityisen vaativiin korroosio-olosuhteisiin.
Tuotteen yleiskatsaus
Pakkaus
Kartonki: 40 / Pakkaus: 200 / Lava: 11200Paino
59.7 gEAN
6416031063251Sopivat olosuhteet
Vaikeat korroosio-olosuhteet, Kuivat sisätilat, Kosteat tilat, maaseutualueet, UlkoilmaKäyttökohteet
- Teräsrakenteet
- Pylväiden pohjalevyt
- Istuimet
- Turvakaiteet
- Kaapelihyllyt
- Käsijohteet
- Tikapuut
- Julkisivujärjestelmät
Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni
Sopii
Luonnonkivi

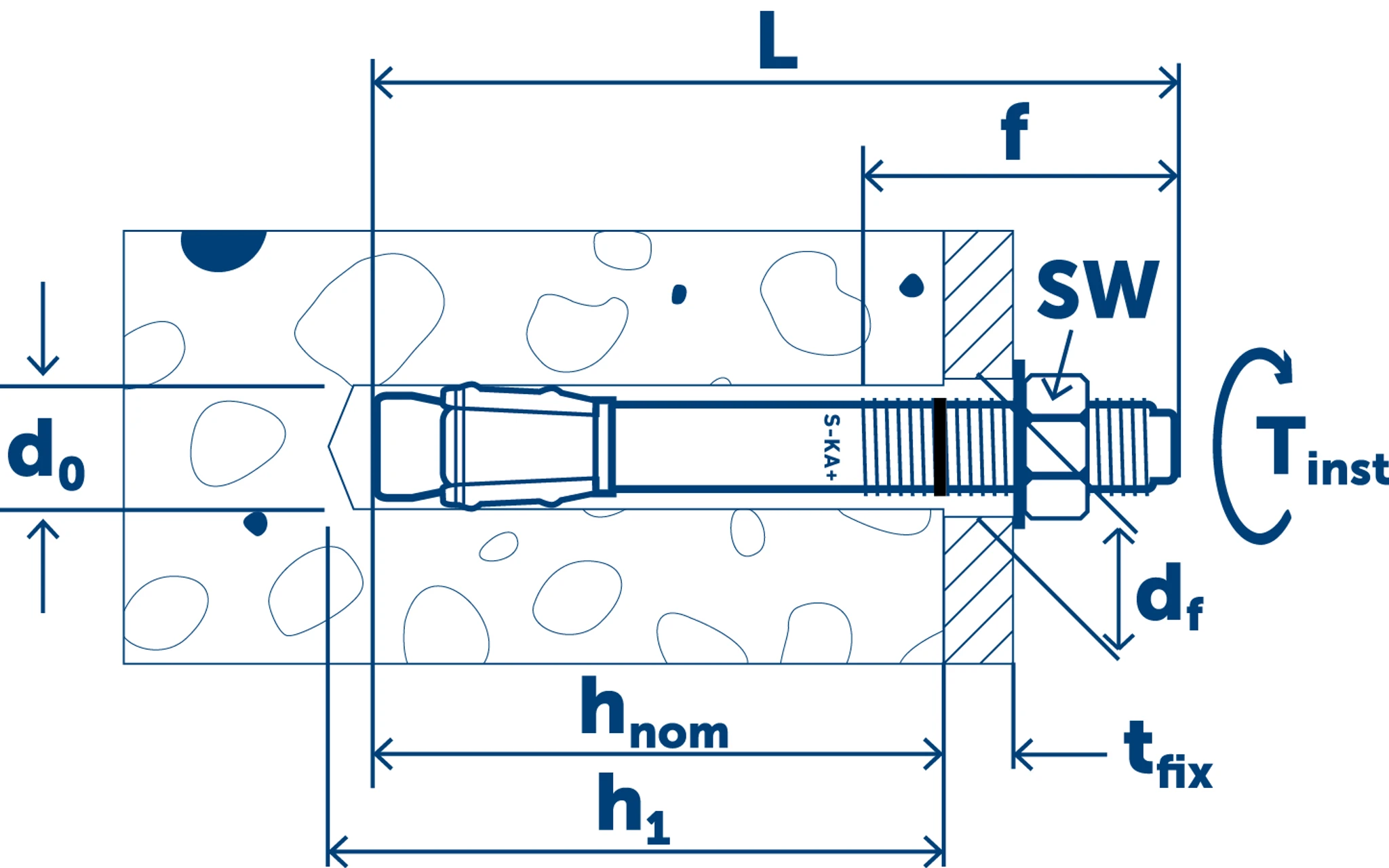

Tekniset tiedot
Pituus (L)
92 mmPorareiän halkaisija (d0)
10 mmKiinnitettävä ainespaksuus (tfix,1)
30 mmKiinnitettävä ainespaksuus (tfix,2)
10 mmKierre
M10Avainväli
SW17Kiinnitettävän aineen vapaareikä (df)
12 mmAsennussyvyys (hnom,1)
48 mmAsennussyvyys (hnom,2)
68 mmTehollinen asennussyvyys (hef,1)
40 mmTehollinen asennussyvyys (hef,2)
60 mmPorareiän syvyys (h1,1)
55 mmPorareiän syvyys (h1,2)
75 mmKierteen pituus (f)
47 mmKiristysmomentti max (Nm) (Tinst)
45Minimi kiinnitysalustan paksuus (hmin,1)
100 mmMinimi kiinnitysalustan paksuus (hmin,2)
120 mm
