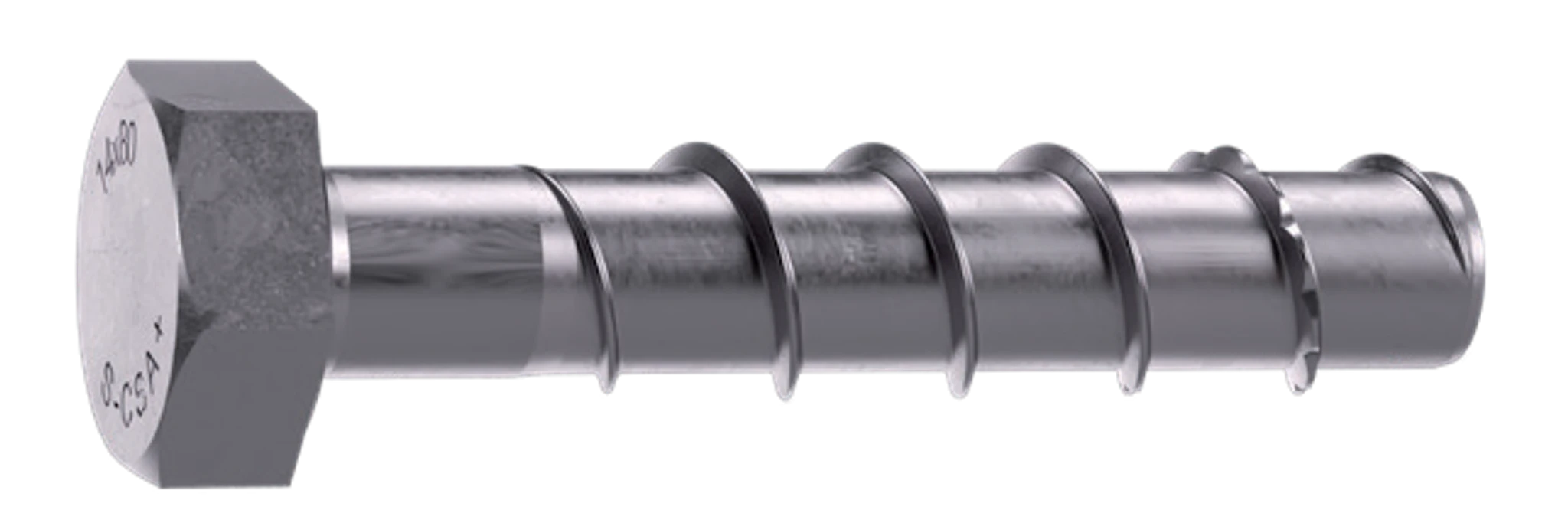

S-CSA+ HEX 14x80/15 WOF SW24 ZN
SORMATIN TUOTEKOODI9640071794
Järeämmät ETA-arvioidut S-CSA+ -betoniruuvit raskaaseen kiinnittämiseen sekä muottitukiin
- S-CSA+ betoniruuvit on tarkoitettu läpiasennuksiin.
- Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
- Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
- Ruuvi on täysin irrotettavissa.
- Seisminen suorituskykyluokka C2 hef,2/hef,3 (ETA-20/0446).
- ZN kuiviin sisätiloihin.
- Tyyppi WOF = kuusiokanta ilman laippaa
Tuotteen yleiskatsaus
Ominaisuudet
Kuusiokanta laipalla (tyyppi WOF ilman laippaa)Pakkaus
Pahvilaatikko: 10 / Pakkaus: 50 / Lava: 2800Paino
126 gEAN
6416031717949Materiaali
TeräsPinta
SähkösinkittySopivat olosuhteet
Kuivat sisätilatKäyttökohteet
- Julkisivutelineet
- Istuimet
- Hyllyt
- Kaapelihyllyt
- Käsijohteet
- Koolaukset
Kiinnitysalustat
Hyväksytty
Halkeilematon betoni
Halkeillut betoni
Sopii
Täystiili
Täyskalkkihiekkatiili
Ontelolaatta
Tekniset tiedot
Pituus (L)
80 mmPorareiän halkaisija (d0)
14 mmUlkohalkaisija
16.55 mmKiinnitettävä ainespaksuus (tfix,1)
15 mmAvainväli
SW24Kiinnitettävän aineen vapaareikä (df)
18 mmAsennussyvyys (hnom,1)
65 mmTehollinen asennussyvyys (hef,1)
49.3 mmPorareiän syvyys (h1,1)
75 mmKiristysmomentti max (Nm) (Tinst)
100Minimi kiinnitysalustan paksuus (hmin,1)
120 mmHyväksynnät / sertifikaatit
Asennus
Suoritustiedot
Asennussyvyys (hnom) | Kuormituksen suunta | Kuormitustyyppi | Kuormitusarvo | ETA | |
|---|---|---|---|---|---|
| Halkeillut betoni, C20/25 | 65 mm | NRec | 4,3 kN | ||
| Halkeillut betoni, C20/25 | 65 mm | VRec | 18,7 kN | ||
| Halkeilematon betoni, C20/25 | 65 mm | NRec | 7,5 kN | ||
| Halkeilematon betoni, C20/25 | 65 mm | VRec | 26,8 kN |
