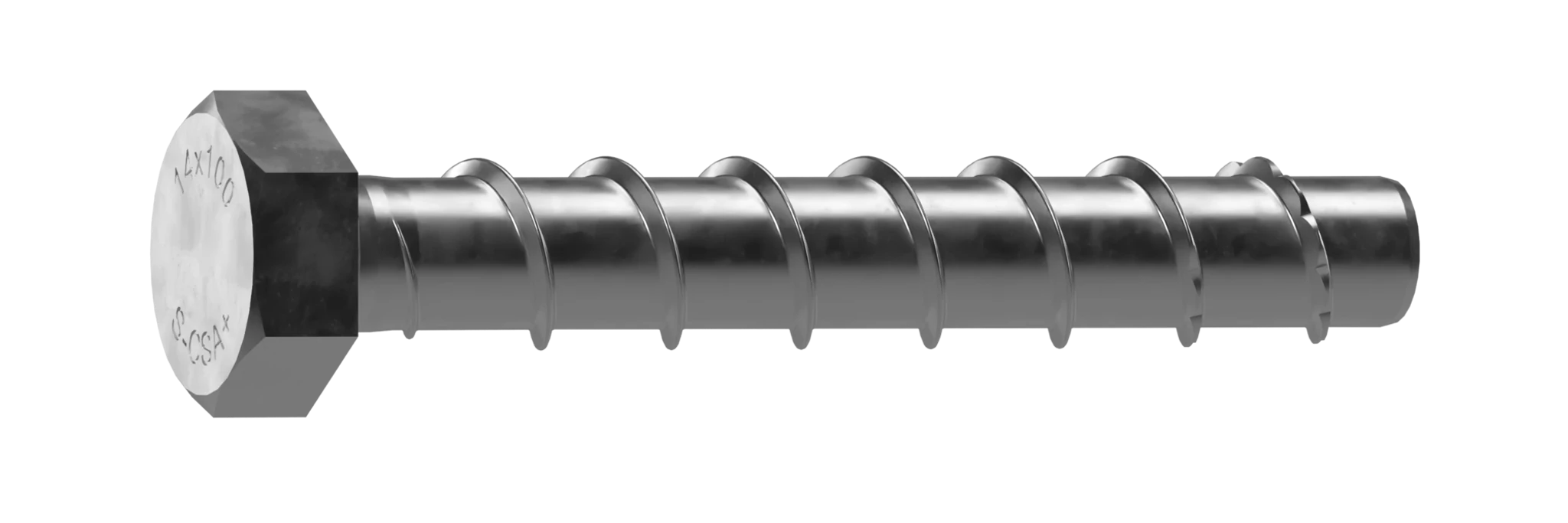

S-CSA+ HEX 14x100 WOF SW24 ZN BETONIRUUV
SORMATIN TUOTEKOODI9640071810
Järeämmät ETA-hyväksytyt S-CSA+ -betoniruuvit raskaaseen kiinnittämiseen sekä muottitukiin
- S-CSA+ betoniruuvit on tarkoitettu läpiasennuksiin.
- Vaatii vain pienen porareiän. Ei ennalta määriteltyä kiristysmomenttia.
- Mahdollistaa pienet ankkurien keskinäiset ja reunaetäisyydet.
- Ruuvi on täysin irrotettavissa.
- Seisminen suorituskykyluokka C2 (hef,2).
- ZN kuiviin sisätiloihin.
- Tyyppi WOF = kuusiokanta ilman laippaa
Tuotteen yleiskatsaus
Ominaisuudet
Kuusiokanta laipalla (tyyppi WOF ilman laippaa)Pakkaus
Pahvilaatikko: 10 / Pakkaus: 50 / Lava: 2800Paino
148 gEAN
6416031718106Materiaali
TeräsPinta
SähkösinkittySopivat olosuhteet
Kuivat sisätilatKäyttökohteet
- Julkisivutelineet
- Istuimet
- Hyllyt
- Kaapelihyllyt
- Käsijohteet
- Koolaukset
Kiinnitysalustat
Hyväksytty
Halkeillut betoni
Halkeilematon betoni
Sopii
Täystiili
Täyskalkkihiekkatiili
Tekniset tiedot
Pituus (L)
100 mmPorareiän halkaisija (d0)
14 mmAvainväli
SW24Asennussyvyys (hnom,1)
65 mmTehollinen asennussyvyys (hef,1)
49.3 mmPorareiän syvyys (h1,1)
75 mmKiristysmomentti max (Nm) (Tinst)
100Minimi kiinnitysalustan paksuus (hmin,1)
120 mmHyväksynnät / sertifikaatit
Asennus
Suoritustiedot
Kuormitustyyppi | Asennussyvyys (hnom) | Kuormituksen suunta | Kuormitusarvo | ETA | |
|---|---|---|---|---|---|
| Halkeillut betoni, C20/25 | NRec | 65 mm | 4,0 kN | ||
| Halkeillut betoni, C20/25 | VRec | 65 mm | 18,7 kN | ||
| Halkeilematon betoni, C20/25 | NRec | 65 mm | 7,1 kN | ||
| Halkeilematon betoni, C20/25 | VRec | 65 mm | 26,8 kN |
