SKLS M12-20/80/15 A4 SUPERPLUS

SORMATIN TUOTEKOODI9654208015

Turhia kehumatta maailman paras itseleikkaava takakartioankkuri

  • Raskaiden kuormien läpiasennuksiin tarkoitetun ankkurin takakartio leikkautuu momenttiin kiristettäessä automaattisesti pohjamateriaaliin.
  • Alan yksinkertaisin, nopein ja turvallisin ratkaisu.
  • Taloudellinen: erikoisporanteriä tai takakartio- ja asennustyökaluja ei tarvita.
  • Pienet lepojännitykset mahdollistavat pienet ankkurien keskinäiset- ja reunaetäisyydet.
  • HST A4 sisä-, ulko- ja teollisuuskäyttöön.

Tuotteen yleiskatsaus

Pakkaus

Kartonki: 10 / Pakkaus: 50

Paino

270 g

EAN

4061245037851

Sopivat olosuhteet

Kuivat sisätilat, Kosteat tilat, maaseutualueet, Ulkoilma

Käyttökohteet

  • Voimalaitokset
  • Suojakaiteet
  • Koneet
  • Aluslevyt
  • Dynaamisille ja seismisille kuormille
  • Pienille reuna- tai keskinäisille etäisyyksille

Kiinnitysalustat

Hyväksytty

Halkeillut betoni
Halkeilematon betoni

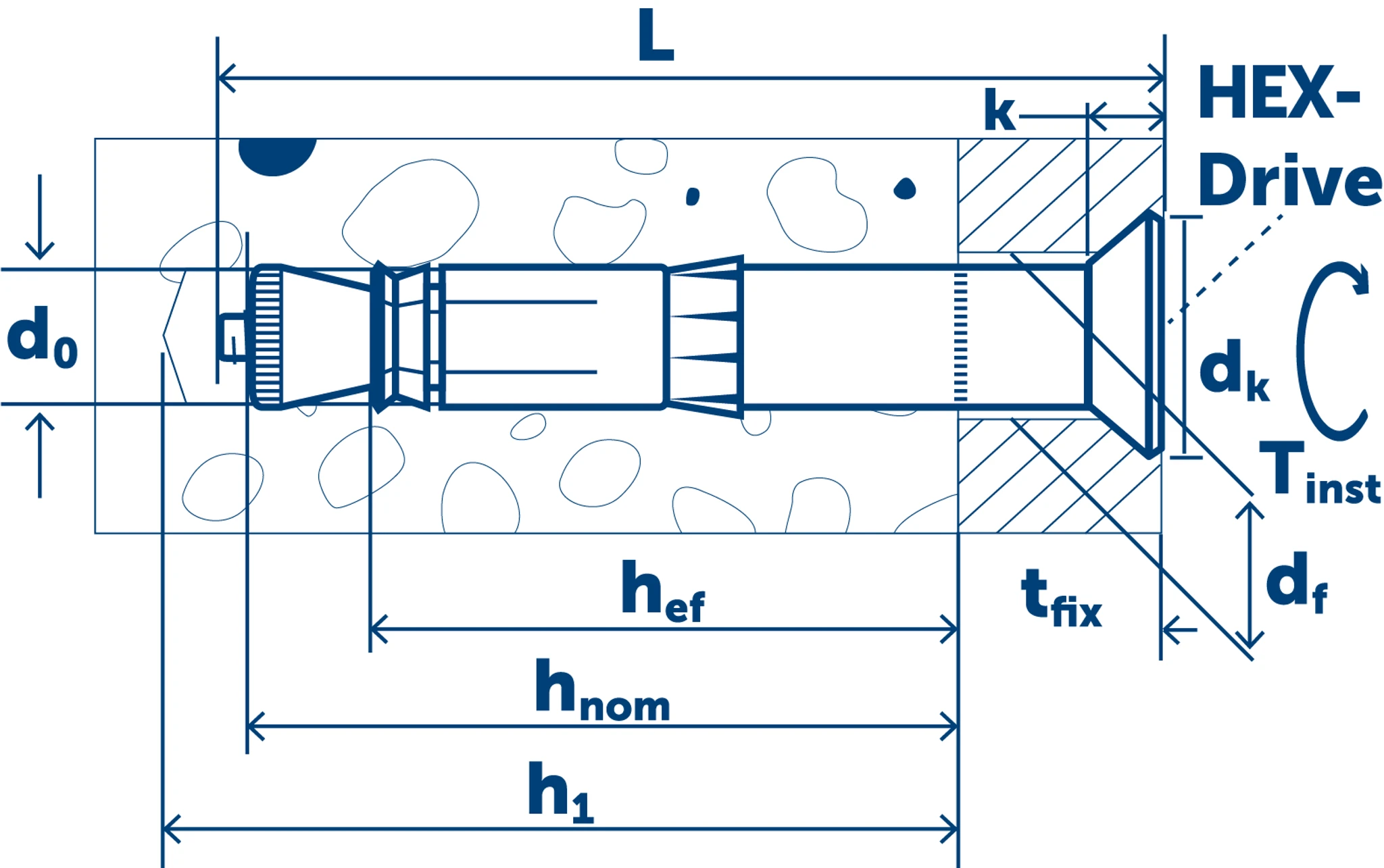

Tekniset tiedot

Pituus (L)

120 mm

Kiinnitettävä ainespaksuus (tfix,1)

15 mm

Kierre

M12

Kannan korkeus

8 mm

Kannan halkaisija (dk)

33 mm

Porareiän halkaisija (d0)

20 mm

Kiinnitettävän aineen vapaareikä (df)

21 mm

Asennussyvyys (hnom,1)

96 mm

Tehollinen asennussyvyys (hef,1)

80 mm

Porareiän syvyys (h1,1)

105 mm

Kiristysmomentti max (Nm) (Tinst)

80

Minimi kiinnitysalustan paksuus (hmin,1)

160 mm

Hyväksynnät / sertifikaatit

ETA & DOP (ETA-01/0011)
Palohyväksyntä (ETA-01/0011)
CE-merkki (ETA-01/0011)
Seisminen hyväksyntä (ETA-01/0011)

Lataukset

Suoritustiedot

Kuormitustyyppi

Asennussyvyys(hnom)

Kuormituksen suunta

Kuormitusarvo

ETA

Halkeillut betoni, C20/25NRec96 mmJännitys11,9 kN
Halkeillut betoni, C20/25VRec96 mmLeikkaus24,5 kN
Halkeilematon betoni, C20/25NRec96 mmJännitys17,2 kN
Halkeilematon betoni, C20/25VRec96 mmLeikkaus34,4 kN
